Форма для газонной решётки

480 газонных решёток за смену

Q: Сколько газонных решёток можно сделать за смену?

Производительность одной машины — до 480 газонных решёток за смену: насадка формует несколько изделий за один цикл, цикл занимает от 2 до 6 минут. С машиной работают 2 человека.

Q: Где применяются бетонные газонные решётки?

На экопарковках и гостевых стоянках, пожарных проездах, при укреплении откосов и озеленении дворов. Ячейки засыпают грунтом и засевают травой: решётка держит нагрузку от колёс, а газон не вытаптывается.

Q: Можно ли выпускать решётки с другим рисунком ячеек?

Да. Рисунок ячеек, размер и толщина решётки задаются насадкой — её изготавливаем под ваш проект. На той же машине можно выпускать и парковочные плиты «Джомб» с круглыми отверстиями: до 360 штук за смену.

Q: Сколько человек нужно и сложно ли научиться?

С машиной работают 2 человека, специальная квалификация не нужна. Обучение персонала занимает 2–3 дня: при запуске наш инженер приезжает на площадку, проводит наладку и инструктаж.

Q: Можно ли на этой же машине делать другие изделия?

Да. Машина универсальная: смена насадки занимает 30–40 минут, а всего на ней можно выпускать более 500 видов ЖБИ — кольца, ФБС, бордюры, лотки, дорожные плиты и другие изделия. Насадки докупаются по мере выхода на новые рынки.

Q: Какие требования к площадке?

Для организации работы в летний период достаточно ровного промышленного пола и подключения к розетке. Машина потребляет 20 кВт/ч. В зимний период это может быть лёгкий цех из металлокаркаса, обшитый сэндвич-панелями, либо тентовый ангар высотой 5 метров. Таким образом, можно обойтись без строительства капитальных строений и получения всей необходимой документации. Вы можете скачать наше руководство по запуску завода по производству ЖБИ, а также обратиться к менеджеру за другими документами и консультацией.

Q: Сколько стоит форма для газонной решётки?

Стоимость зависит от типоразмера изделия и комплектации машины. Оставьте заявку — подготовим расчёт под ваши задачи и объёмы.

Себестоимость ниже до 30%

2 работника, без пропарки

Оборудование для производства газонных решёток — виброформовочная машина CGM

480газонных решёток за смену

Газонные решётки

Форма для газонной решётки и производство решёток

Бетонная газонная решётка — плита со сквозными ячейками, которые засыпают плодородным грунтом и засевают травой. Решётка принимает нагрузку от колёс и не даёт газону превратиться в колею, а сверху покрытие выглядит как зелёная лужайка. Из решёток устраивают экопарковки, пожарные проезды, укрепляют откосы и озеленяют дворы.

Основные покупатели — подрядчики по благоустройству и озеленению, застройщики жилых комплексов и коттеджных посёлков, частные заказчики. Изделие массовое и сезонное: весной и летом решётки уходят партиями на сотни квадратных метров, поэтому производителю важно быстро накопить запас.

Насадка на машине CGM формует несколько решёток за цикл: жёсткая смесь уплотняется высокочастотной вибрацией, решётки сразу распалубливаются и набирают прочность на полу цеха без пропарки, а машина переезжает к следующей позиции. Так получается до 480 решёток за смену силами двух рабочих, с одинаковой геометрией ячеек — покрытие собирается ровно, без зазоров.

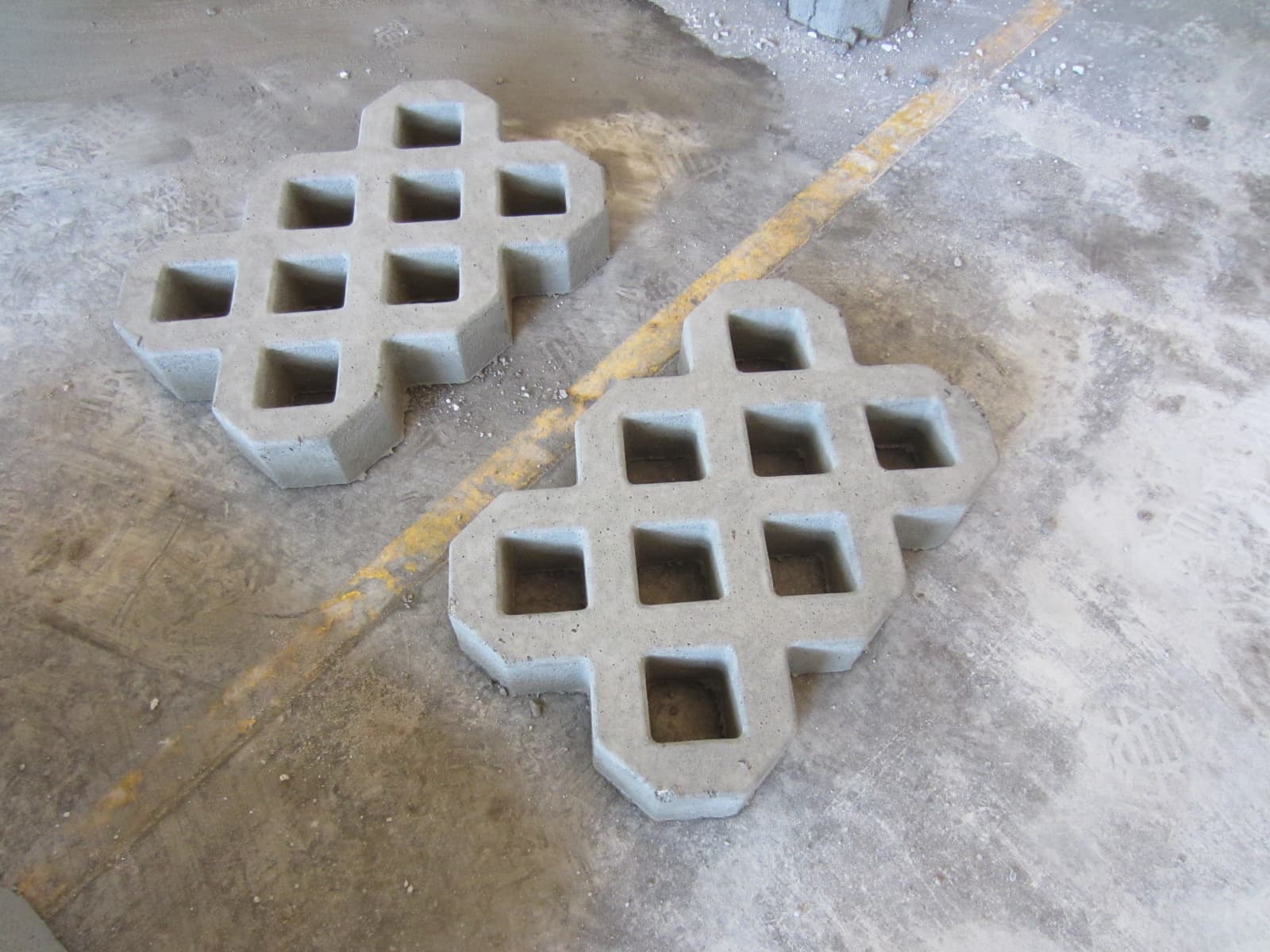

Бетонные газонные решётки на полу цеха после распалубки

480газонных решёток за смену на одной машине
2рабочих обслуживают машину
2–6 минцикл формовки одного изделия
0пропарочных камер: распалубка сразу после формовки
30–40 минсмена насадки на другое изделие
20 кВтпотребляемая мощность машины

Типоразмеры

Самый ходовой формат бетонной газонной решётки — 600×400 мм при толщине 80–100 мм, но размер, рисунок ячеек и толщину заказчик выбирает под нагрузку: для пешеходных зон и газонов хватает тонкой решётки, для парковок и проездов нужна толще.

Насадку изготавливаем под нужный типоразмер в пределах габаритов машины: на GTB — изделия до 140×140 см в плане и до 110 см по высоте, на TC2 H1300 — изделия до 300×200 см в плане и до 130 см по высоте. Пришлите чертёж или маркировку — подтвердим возможность и рассчитаем производительность.

Технология

Одна машина вместо целого цеха

Это не улучшенная агрегатопоточная технология. Это совершенно другой принцип работы: жёсткая смесь, высокочастотная вибрация, немедленная распалубка. Цикл формовки — от 2 до 6 минут.

Изделие выходит на пол готовым и набирает прочность без применения пропарочных камер. Съем готовых изделий с пола уже на следующие сутки.

480 газонных решёток за смену. 2 человека для работы с машиной. 20 кВт. Замена насадки — 30-40 минут, и машина уже делает парковочные плиты, бордюры или лотки. Одна машина — более 500 видов изделий. Технология применяется в Европе с 1962 года, а в России работает уже 100+ машин CGM.

Виброформовочная машина CGM для производства бетонных газонных решёток

Загрузка бетона
в бункер машины

Установка
каркасов

Загрузка бетона
в установленную насадку

Уплотнение смеси
в насадке за счёт вибрации

Переворот и распалубка
готового изделия на пол

Проезд машины дальше
для повторения цикла

Качество

Одна насадка — тысячи одинаковых изделий

480 металлоформ — это 480 разных допусков и 480 источников отклонений. На машине CGM одна насадка формует все изделия смены: одна геометрия без разброса от формы к форме. Высокочастотная вибрация уплотняет жёсткую смесь равномерно по всему объёму, поэтому решётки получаются одинаковыми от первого до последнего.

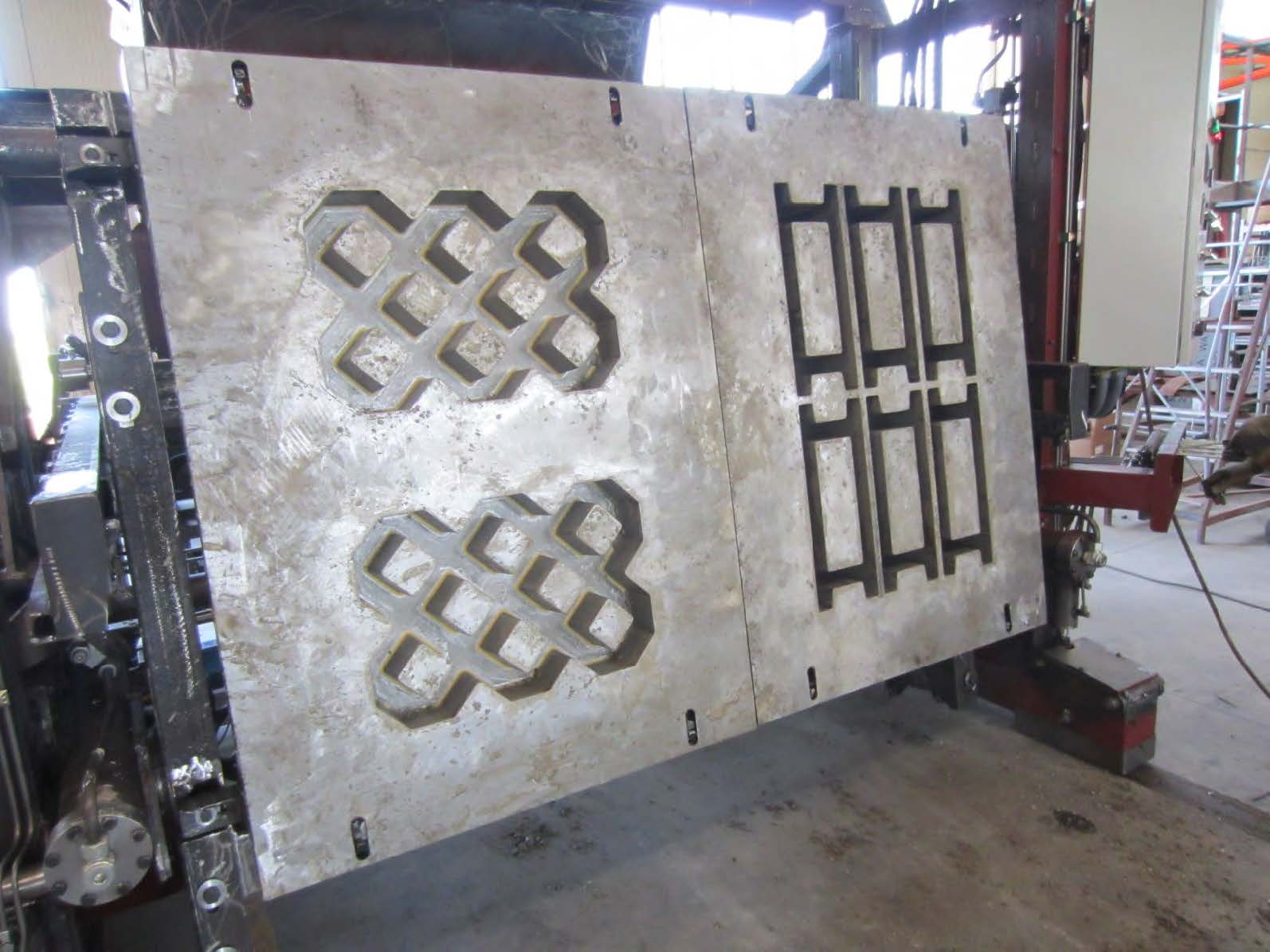

Насадка для газонных решёток на машине CGM

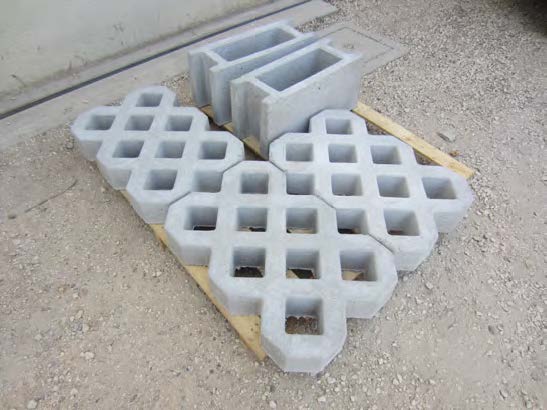

Готовые бетонные газонные решётки на поддоне

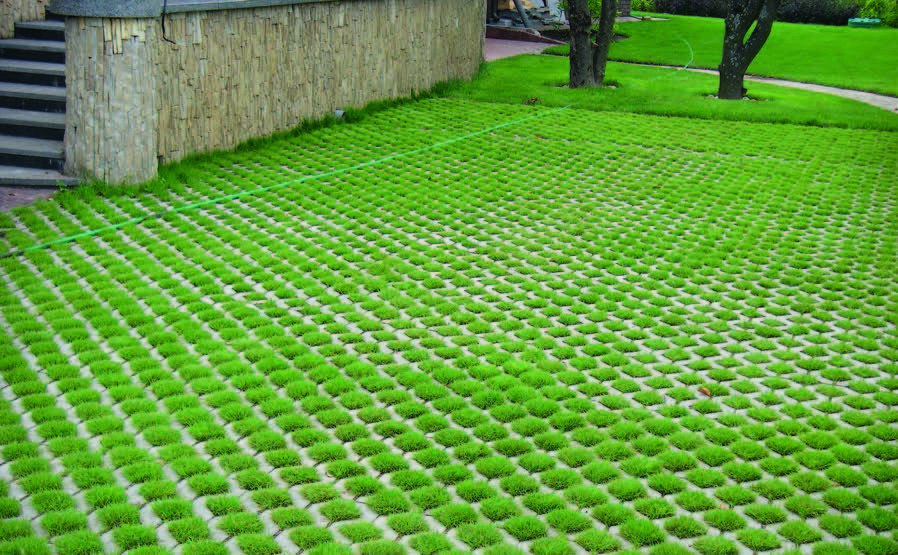

Экопарковка из газонных решёток с проросшей травой

Сварка насадки для виброформовочной машины на заводе CGM

Виброформовочная машина CGM на заводе в Ярославле

Гидравлика виброформовочной машины CGM крупным планом

Виброформовочная машина CGM для производства бетонных газонных решёток — характеристики

01
Себестоимость ниже до 30%
Экономия цемента до 10% и энергии. Без пропарки и крановых операций.
02
Больше изделий и лучше качество одновременно
До 480 решёток за смену с одинаковой геометрией. Проще заходить к крупным заказчикам.
03
Конкурентоспособность
Теперь ваш конкурент не соседний завод ЖБИ. Вы выходите на уровень крупных торгующих компаний с оборотом в сотни тысяч изделий.
04
Одна машина это 500+ видов изделий
Замена насадки за 30–40 минут. Сегодня газонные решётки, завтра бордюр — вы всегда можете оперативно подстроиться под рынок.
05
Мобильное производство
Летом можно работать на открытой площади. Зимой использовать лёгкий ангар.

О нас

Мы не перепродаём — мы производим

Мы — российский производитель виброформовочного оборудования. Проектирование, сборка и тестирование — всё на нашем заводе в Ярославле. 100% локализация: от чертежа до готовой машины.

Поскольку мы сами производим оборудование, запасные части и сервис всегда доступны напрямую, без посредников и ожидания поставок.

100+машин работают по всей России

100%локализация производства

2-3 дняобучение персонала

Собственная сервисная служба с наладкой и обучением
Техобслуживание и поставка запчастей напрямую от завода
Выезд инженера на площадку при запуске оборудования

Завод CGM в Ярославле — производитель виброформовочного оборудования для ЖБИ

Производство в Ярославле

Наше сотрудничество не заканчивается на продаже машины, с него оно только начинается.

Сравнение

480 форм и 10 человек — или 1 машина и 2 человека.

Традиционный способ

Чтобы произвести 480 решёток, необходимо:

480 форм, 1 изделие за циклотдельная форма на каждое изделие, низкая производительность
8-10 человекбольшое количество работников
Пропарочные камерызатраты на электроэнергию и обслуживание
Крановое оборудованиедля перемещения готовых изделий

Высокие затраты на персонал и оборудование. Производство 480 решёток растягивается на несколько дней.
